Умный ФОК: автоматизация комплекса из шести бассейнов
Без лишней рутины: единый контроль оборудования, параметров и процессов для технического персонала
Объект

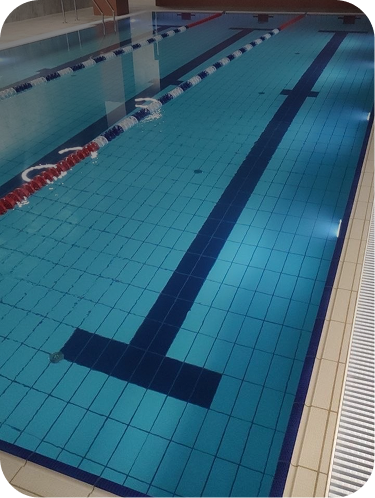

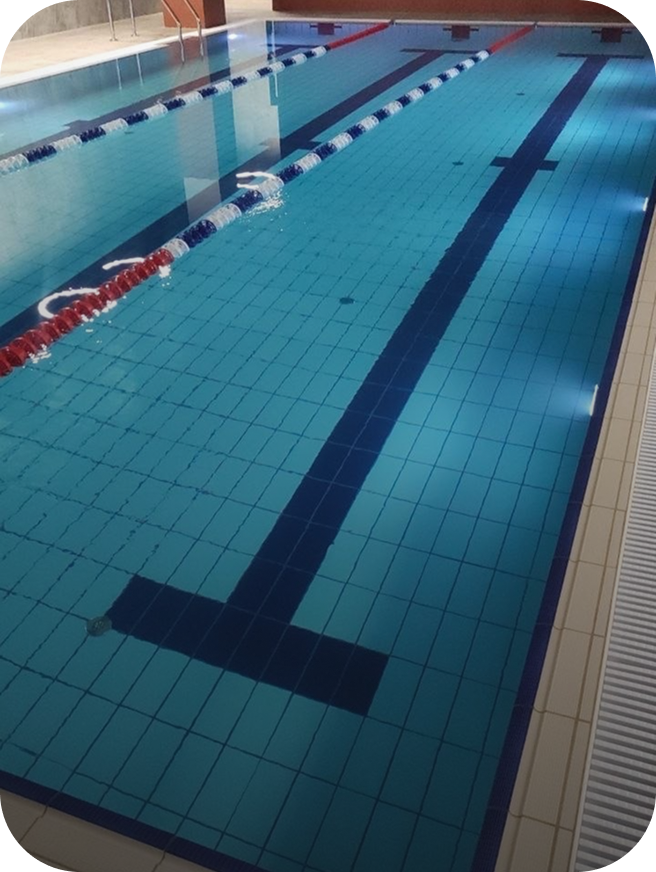

Аква-комплекс площадью 7 000 м2
Проектирование
Насосы
Тестовая модель
Умные щиты x6
УФ лампы и станция химдозации
Сбор данных и управление
Интерфейс диспетчера
Интерфейс администратора
Сенсорные панели на шкафах автоматики
Проблема
Шесть бассейнов — шесть разных режимов работы
Заказчику требовалось перейти на современную автоматизированную систему управления водоподготовкой.
Главная сложность заключалась в масштабе объекта: каждый из шести бассейнов имел свои режимы работы, оборудование и параметры воды.
Необходимо было объединить насосы, фильтрацию, промывку, подпитку и другое оборудование в единую систему с понятным интерфейсом для контроля и быстрого реагирования.
Решение
Единая система контроля и управления
Мы объединили управление всех бассейнов в общую систему с диспетчерским интерфейсом и сенсорными панелями на шкафах автоматики.
В результате технический персонал получил удобный инструмент для контроля, а заказчик — более прозрачную и управляемую эксплуатацию комплекса.
Воплотили лучшие реализации умного дома
Проектирование: Начали не с монтажа, а с логики
Работа началась с проектирования логики системы. Нужно было продумать, как вся система будет работать в разных режимах.
После этого была создана тестовая модель — цифровой двойник будущей системы. На ней можно было заранее проверить сценарии, увидеть возможные ошибки и понять, как автоматика поведёт себя до монтажа на объекте.
Это особенно важно для бассейнового комплекса: ошибка в логике может повлиять на целую цепочку действий.
Если последовательность не проверить заранее, исправлять ошибки после монтажа будет сложнее и дороже.

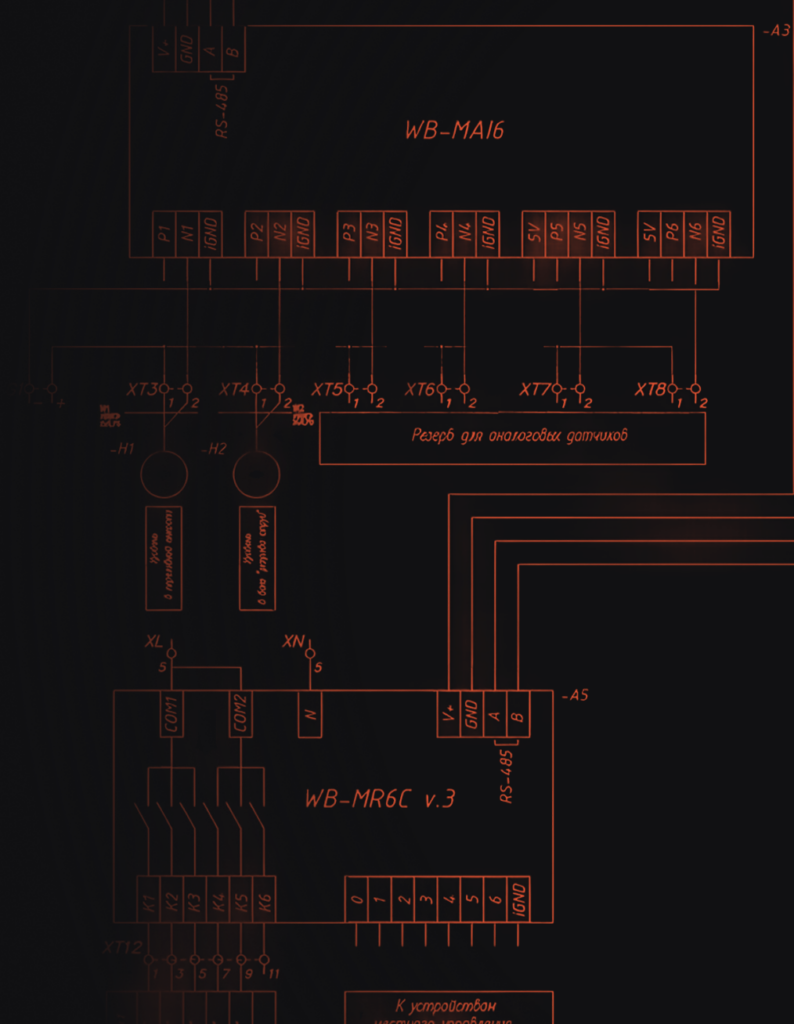

Умные шкафы управления: Автоматика для комфорта и экономии

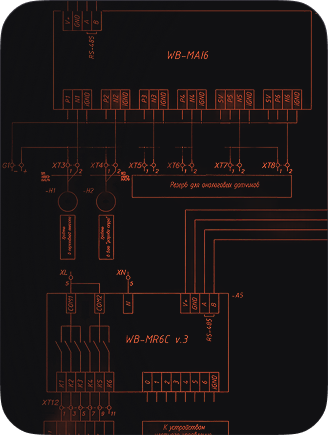

Для бассейнов были собраны и настроены отдельные шкафы управления. Каждый шкаф отвечает за свой контур оборудования, но при этом все они работают в общей логике.
Это позволило сохранить индивидуальное управление каждым бассейном и одновременно видеть весь объект как единую систему. Если бассейны работают в разных режимах, диспетчер всё равно видит общую картину и может контролировать оборудование централизованно.
Внутри системы всё связано как единый инженерный организм. Датчики передают данные, контроллеры обрабатывают сигналы, релейные модули управляют оборудованием, а интерфейс показывает специалисту, что происходит в данный момент.
Возможности умного дома
Получите доступ к файлу с описанием возможностей системы «Умный дом Емеля», указав ваш номер мобильного телефона
Нажимая кнопку "Получить", вы соглашаетесь с политикой конфиденциальности.
Управление насосами: Точная работа без перегрузок

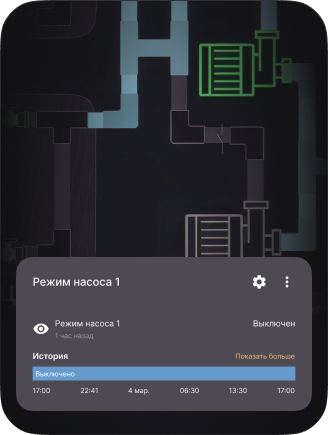

Одно из ключевых направлений автоматизации — управление насосами. В бассейновом комплексе насосы работают постоянно, поэтому от их режима зависит и стабильность водоподготовки, и нагрузка на инженерную систему.
В проекте насосы были подключены через преобразователи частоты. Благодаря этому запуск происходит плавно, без резких скачков нагрузки. Такой подход помогает снизить риск гидроударов продлить срок службы оборудования.
Насосы не работают всё время на максимальной мощности. Система регулирует их работу в зависимости от текущего режима и потребностей бассейна. Это позволяет рациональнее расходовать электроэнергию и снижать лишнюю нагрузку на оборудование.

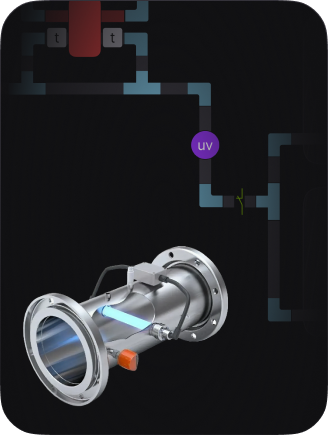

УФ лампы и станция химдозации: Контроль качества воды

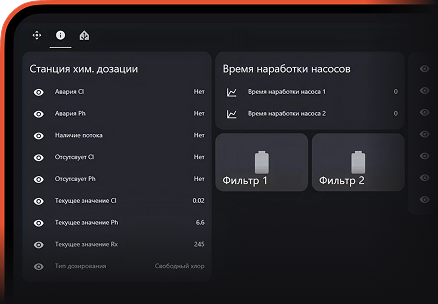

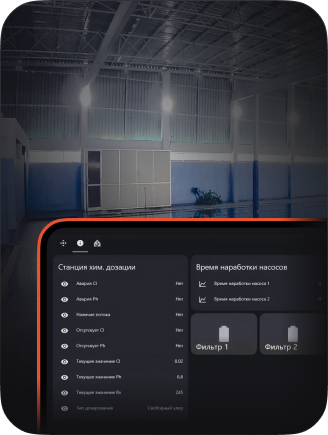

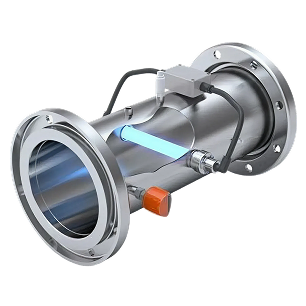

В систему также была встроена работа ультрафиолетовой лампы и станции химдозации.
УФ-лампа включается через модуль релейных выходов и работает как часть общей логики водоподготовки. Станция химдозации также интегрирована с контроллером, но в рамках этого проекта система только получает данные, так как у заказчика не было запроса на автоматизацию процесса химической обработки воды.
При необходимости эту часть тоже можно автоматизировать: система сможет не только считывать параметры, но и управлять дозированием по заданной логике.
Управление фильтрацией: Система сама ведёт процесс
Фильтрация — еще один основной процесс водоподготовки. Вода проходит через фильтры, где задерживаются механические загрязнения. Но сами фильтры тоже нужно регулярно промывать, иначе они перестают выполнять свою функцию должным образом.
В ручном режиме промывка выглядит как последовательность действий: подойти к оборудованию, отключить насос, перевести краны, снова включить насос, дождаться промывки, снова отключить оборудование, вернуть краны в другой режим и запустить систему обратно.
В автоматизированном варианте специалист запускает процесс через интерфейс. После этого система сама выполняет нужную последовательность действий.
Единый интерфейс и удалённый контроль системы: Вся мощь в одном приложении

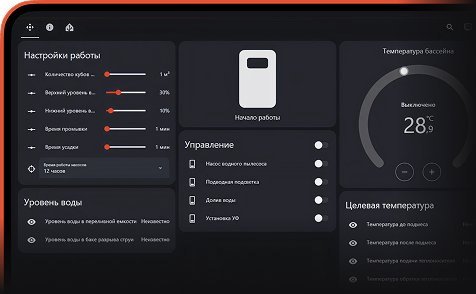

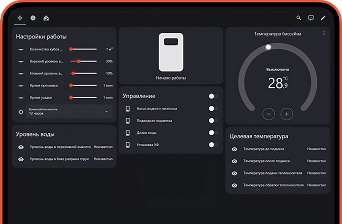

Отдельная часть проекта — система управления. Для диспетчера был создан единый экран, где отображается состояние бассейнов и ключевые показатели: температура воды, работа насосов, химические параметры и другие данные.
При необходимости можно перейти к конкретному бассейну и управлять только его оборудованием.
Главная ценность решения — удалённый контроль. Специалист видит работу системы дистанционно и может заранее заметить отклонения до того, как они повлияют на качество воды или работу комплекса.

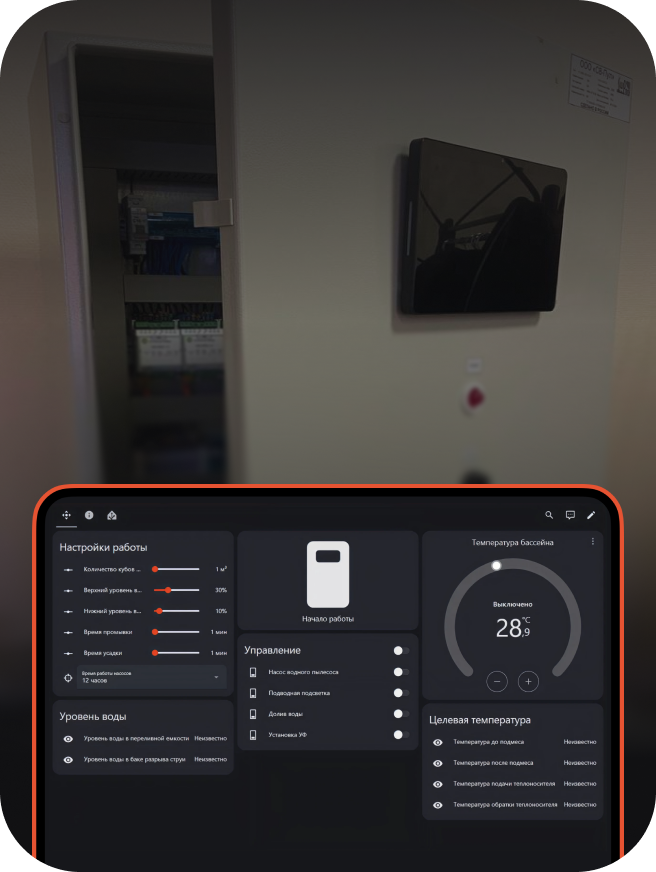

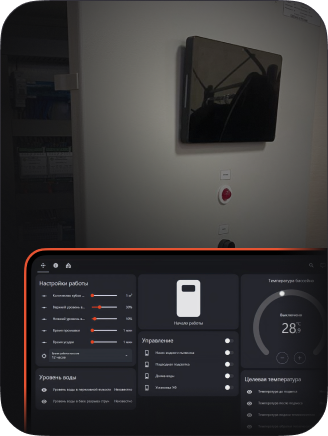

Также на шкафах установлены сенсорные панели. Это удобно для работы на месте: сотрудник может подойти к шкафу, проверить данные и выполнить нужные действия без обращения к центральному экрану.
Контроль уровня воды, подогрева и расхода: Всё регулируется автоматически
Помимо основных процессов, «Умный дом Емеля» автоматизировал и другие важные элементы эксплуатации.
Система собирает данные со счётчиков, чтобы можно было отслеживать расход воды по каждому бассейну. Это делает эксплуатацию более прозрачной: заказчик видит не только общий расход, но и понимает, как работает каждый контур.
Через релейные модули реализовано управление электромагнитными клапанами, которые отвечают за поддержание уровня воды. Также в систему включены процессы, связанные с подогревом, температурными датчиками и работой дополнительного оборудования.
В результате технический персонал получает целостную картину по объекту.
Что получил наш клиент ?
#единый интерфейс управления
#удалённый контроль
#автоматизация рутинных процессов
#контроль каждого бассейна
#прозрачная эксплуатация
#снижение нагрузки на персонал
#быстрая реакция на отклонения
Единый контроль водоподготовки
Все основные процессы шести бассейнов объединены в одной системе управления.
Через интерфейс персонал видит состояние оборудования, параметры воды и текущие режимы работы.
Графики и история позволяют проверить, когда выполнялась промывка, как менялась температура и как работало оборудование.
Меньше нагрузки на персонал
Автоматика берёт на себя часть рутинных процессов и помогает быстрее замечать отклонения.
Сотрудникам не нужно собирать данные из разных источников: ключевая информация доступна в одном интерфейсе.
При этом ручные замеры воды остаются обязательными, а показания системы сверяются с результатами анализов.
Рациональное использование ресурсов
Насосы автоматически регулируют мощность в зависимости от текущей нагрузки бассейна.
Расход воды можно отслеживать отдельно по каждому бассейну и анализировать изменения.
Для объекта такого масштаба это помогает поддерживать стабильную работу оборудования, качество воды и безопасность посетителей.
Итог
ДЛИТЕЛЬНОСТЬ
165 дней
СТОИМОСТЬ
₽ 3 109 000
Автоматизировали водоподготовку шести бассейнов и объединили управление в одной системе.
Оборудование проекта
Емеля
Локальный Сервер
1 шт
Wiren Board
Модуль реле 6-канальный
36 шт
Wiren Board
Модули ввода-вывода
40 шт
Wiren Board
Контроллер для автоматизации
6 шт
Gidrolock
Насосы
2 шт
Gidrolock
Водяной счётчик
2 шт
Gidrolock
Ультрафио-летовая лампа
1 шт
Gidrolock
Электромагнитный
8 шт
Gidrolock
Станция химической дозации
1 шт
Gidrolock
Насос водного пылесоса
2 шт
Wiren Board
Датчик температуры
1 шт
INTERPROF
HMI панель
6 шт
